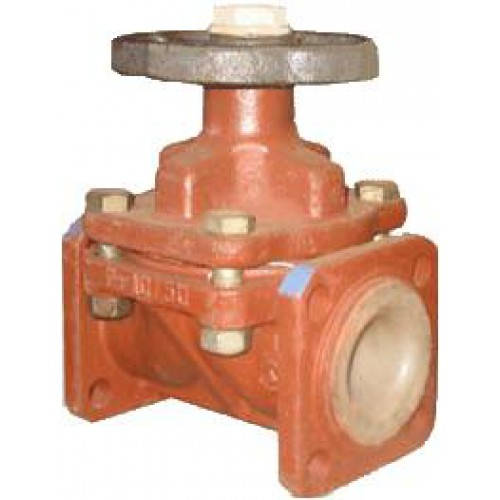

Предназначен для установки на трубопроводах диаметра в качестве запорного устройства на жидкую и газообразную коррозионную среду, при температуре от -15 до +60°С.
Давление Ру, Мпа (кгс/см2) — 6,3 (63), 1,0 (10), 1,6 (16)
Присоединение к трубопроводу – фланцевое
Варианты исполнения клапана:
15ч75п1м – футерованный полиэтиленом
15ч75п2м – футерованный фторопластом 42ЛД
15ч75п3м – футерованный фторопластом 2М
Материал корпуса – серый чугун
Привод – ручной
Обозначение | Ду, мм | Ру, МПа | L, мм | H, мм | Масса, кг |
15ч74(75,76п1м) | 25 | 1,0-1,6 | 160 | 140 | 6,5 |
15ч74(75,76п1м) | 32 | 1,0-1,6 | 180 | 145 | 9,2 |
15ч74(75п1м) | 40 | 1,0-1,6 | 200 | 150 | 9,5 |
15ч74(75,76п1м) | 50 | 1,0-1,6 | 230 | 210 | 13,2 |
15ч76п1м | 80 | 6,3 | 310 | 280 | 35 |
15ч76п1м | 100 | 6,3 | 350 | 310 | 38 |

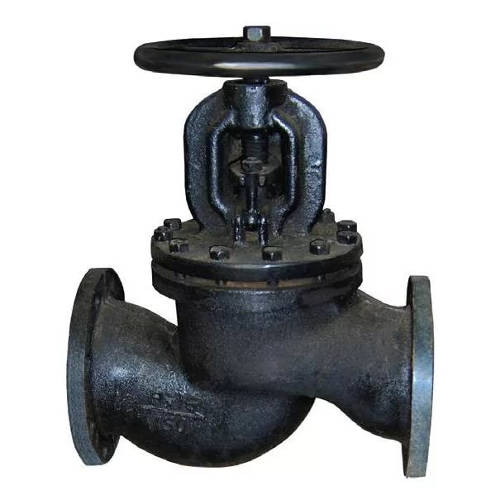

Среда – вода, пар при температуре до +225°С
Давление Ру, Мпа (кгс/см2) – 1,6 (16)
Присоединение к трубопроводу – фланцевое
Материал корпуса – серый чугун
Привод ручной маховик
Обозначение | Ду, мм | Ру, МПа | L, мм | Hmax, мм | Масса, кг |
15ч14п | 80 | 1,6 | 310 | 335 | 29,0 |
15ч14п | 100 | 1,6 | 350 | 400 | 39,5 |
15ч14п | 125 | 1,6 | 400 | 454 | 57,6 |
15ч14п | 150 | 1,6 | 480 | 532 | 83,3 |
15ч14п | 200 | 1,6 | 600 | 685 | 135,0 |
Среда – вода, воздух при температуре до +50°С – 15кч18р, р2; вода, пар, воздух при температуре до +225°С – 15кч18п1,п2
Давление Ру, Мпа (кгс/см2) – 1,6 (16)
Присоединение к трубопроводу – муфтовое
Материал корпуса – серый чугун
Привод ручной маховик
Обозначение | Ду, мм | Ру, МПа | L, мм | Hmax, мм | Масса, кг |
15кч18п,р | 15 | 1,6 | 90 | 110 | 0,7 |
15кч18п,р | 20 | 1,6 | 100 | 110 | 0,9 |
15кч18п,р | 25 | 1,6 | 120 | 132 | 1,4 |
15кч18п,р | 32 | 1,6 | 140 | 132 | 2,1 |
15кч18п,р | 40 | 1,6 | 170 | 164 | 3,7 |
15кч18п,р | 50 | 1,6 | 200 | 165 | 5,0 |

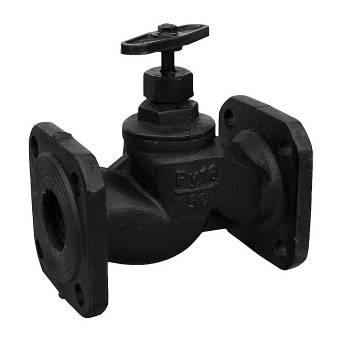

Среда – вода, воздух при температуре до +50°С – 15кч19р, р2; вода, пар, воздух при температуре до +225°С – 15кч19п1,п2
Давление Ру, Мпа (кгс/см2) – 1,6 (16)
Присоединение к трубопроводу – фланцевое
Материал корпуса – серый чугун
Привод ручной маховик
Обозначение | Ду, мм | Ру, МПа | L, мм | Hmax, мм | Масса, кг |
15кч19п,р | 25 | 1,6 | 120 | 132 | 2,7 |
15кч19п,р | 32 | 1,6 | 140 | 132 | 4,3 |
15кч19п,р | 40 | 1,6 | 170 | 164 | 5,8 |
15кч19п,р | 50 | 1,6 | 200 | 165 | 8,0 |
Среда – аммиак жидкий и газообразный при температуре от -30 до +150°С – т/ф 15кч16п, вода, пар при температуре +225°С – т/ф 5кч16п1, пар перегретый при температуре +300°С – т/ф 15кч16нж
Давление Ру, Мпа (кгс/см2) – 2,5 (25)
Присоединение к трубопроводу – фланцевое
Материал корпуса – ковкий чугун
Привод ручной (маховик)
Обозначение | Ду, мм | Ру, МПа | L, мм | H, мм | Масса, кг |
15кч16нж,п | 32 | 2,5 | 180 | 224 | 7,1 |
15кч16нж,п | 40 | 2,5 | 200 | 235 | 9,6 |
15кч16нж,п | 50 | 2,5 | 230 | 235 | 11,9 |
15кч16нж,п | 65 | 2,5 | 290 | 303 | 25,0 |
15кч16нж,п | 80 | 2,5 | 310 | 333 | 32,0 |
